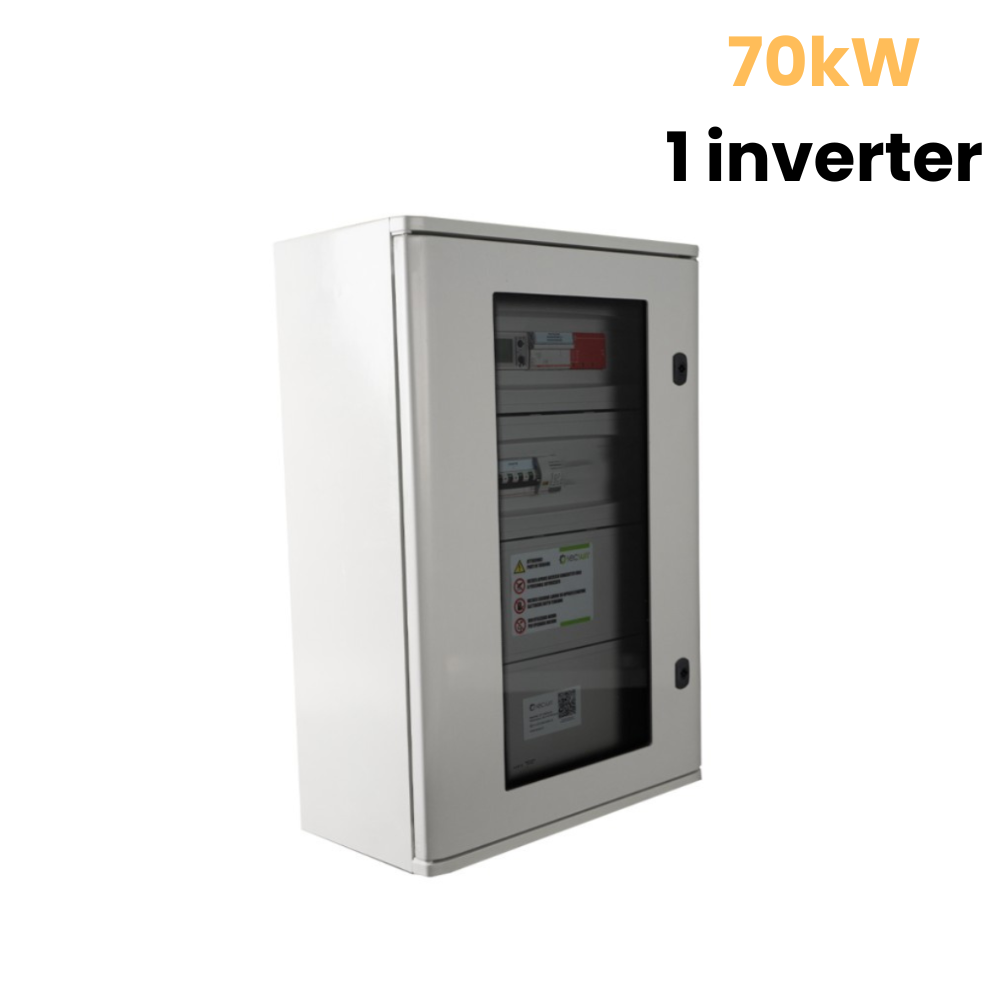

Quadro di interfaccia 70kW per impianti fotovoltaici trifase - 1 inverter

Quadro di interfaccia da 70kW per impianti fotovoltaici trifase con 1 inverter, conforme alle normative CEI 0-21 e CEI EN 61439-1/2. Realizzato in poliestere IP66 classe II, offre un'elevata protezione contro polveri e agenti atmosferici, garantendo affidabilità e sicurezza anche in ambienti esterni.

Caratteristiche tecniche

• Potenza nominale: 70kW
• Numero inverter: 1 (trifase)
• Interruttore sezionatore generale: 4x125A
• Bobina di sgancio: comando rincalzo 230VAC
• Portafusibile sezionatore 1P+N: protezione circuito ausiliario con fusibile 10A
• Portafusibile sezionatore 3P+N: protezione presenza tensione relè di interfaccia con fusibile 10A
• Portafusibile sezionatore 3P+N: protezione scaricatore di sovratensione con fusibili 32A
• Scaricatore di sovratensione trifase: classe II - Imax 20kA
• Contattore 4 poli: dispositivo di interfaccia 115A - AC3
• Relè di interfaccia: conforme alla norma CEI-021
• Interruttore magnetotermico differenziale: 4x125A - 16kA - 300mA classe A (a protezione dell'inverter)
• Morsettiera: ingresso/uscita cavi numerata
• Grado di protezione: IP66 - classe II
• Conformità: CEI EN 61439-1/2
• Dimensioni: 610 x 820 x 300 mm (LxHxP)

Versioni disponibili

Il prodotto è disponibile in due versioni:

• Senza Test Report - fornito completo, assemblato e conforme alle normative CEI 0-21.
• Con Test Report - fornito con collaudo funzionale e documentazione di verifica conforme agli standard tecnici.

In caso di acquisto della versione con Test Report, è necessario inviare i seguenti dati all'indirizzo email info@energyduegi.com:

• Codice POD o codice di rintracciabilità
• Proprietà
• Ubicazione
• Potenza nominale dell'impianto fotovoltaico

Affidabilità e sicurezza

Il quadro è assemblato con componenti di alta qualità e marchi leader del settore elettrico, garantendo massima efficienza, durata e sicurezza nel tempo. Ogni unità viene sottoposta a test di conformità CEI per verificare il corretto funzionamento dei dispositivi di protezione e interfaccia, assicurando prestazioni affidabili per l'intero ciclo di vita dell'impianto.
