Quadro elettrico di interfaccia - 30kW (2 inverter)

Quadro elettrico di interfaccia 30kW (2 inverter)

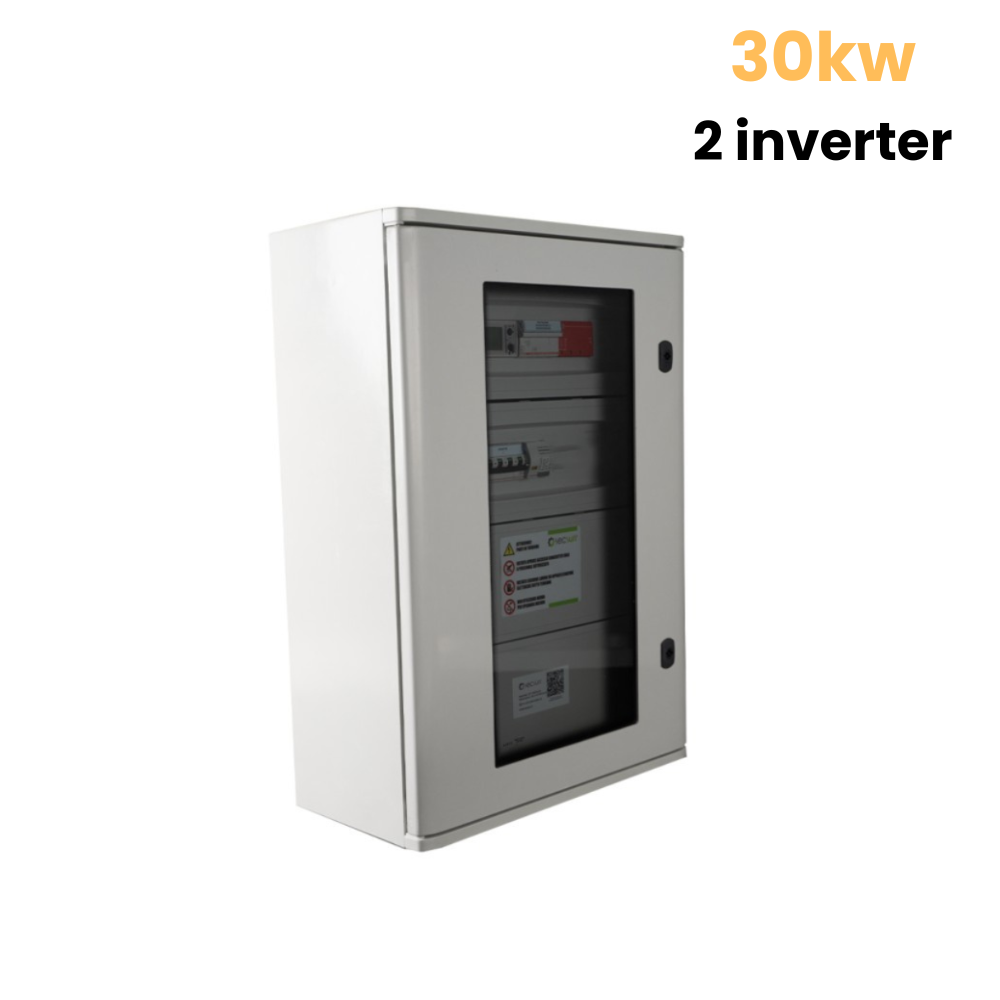

Il quadro elettrico di interfaccia da 30kW per impianti fotovoltaici con 2 inverter trifase è progettato e assemblato nel pieno rispetto della norma CEI 0-21. Garantisce massima sicurezza, affidabilità e compatibilità con i principali modelli di inverter, rendendolo la soluzione ideale per impianti residenziali, commerciali e industriali. La struttura in poliestere IP66 classe II assicura un'elevata resistenza agli agenti atmosferici e una lunga durata nel tempo.

Il prodotto è disponibile in due versioni:

• Senza Test Report - fornito completo, pronto per l'installazione e conforme alle normative vigenti.
• Con Test Report - fornito con verifica funzionale e test di conformità eseguiti secondo la norma CEI 0-21.

In caso di acquisto della versione con Test Report, è necessario inviare i seguenti dati all'indirizzo email info@energyduegi.com:

• Codice POD o codice di rintracciabilità
• Proprietà
• Ubicazione
• Potenza nominale dell'impianto fotovoltaico

Caratteristiche tecniche

• Potenza: 30 kW
• Inverter trifase: 2
• Interruttore sezionatore (generale quadro): 4x63A
• Bobina di sgancio (comando rincalzo): 230VAC
• Portafusibile sezionatore 1P+N (protezione circuito ausiliario): fusibile 10A
• Portafusibile sezionatore 3P+N (protezione presenza tensione relè di interfaccia): fusibile 10A
• Portafusibile sezionatore 3P+N (protezione scaricatore di sovratensione): fusibili 32A
• Scaricatore di sovratensione trifase: classe II - Imax 20kA
• Contattore 4P (dispositivo di interfaccia): 50A - AC3
• Relè di interfaccia: conforme CEI-021
• Interruttori magnetotermici con blocco differenziale (protezione inverter): n.2 × 4x32A - 6kA - 300mA - classe A
• Morsettiera ingresso/uscita cavi: numerata
• Grado di protezione: Poliestere - IP66 - classe II
• Dichiarazione di conformità: CEI EN 61439-1/2
• Misure del quadro: 510 × 720 × 250 mm (BxHxP)

Il quadro è assemblato con componentistica di alta qualità e collaudato per offrire massima efficienza, sicurezza e prestazioni costanti nel tempo.
