Quadro elettrico di interfaccia - 40kW (2 inverter)

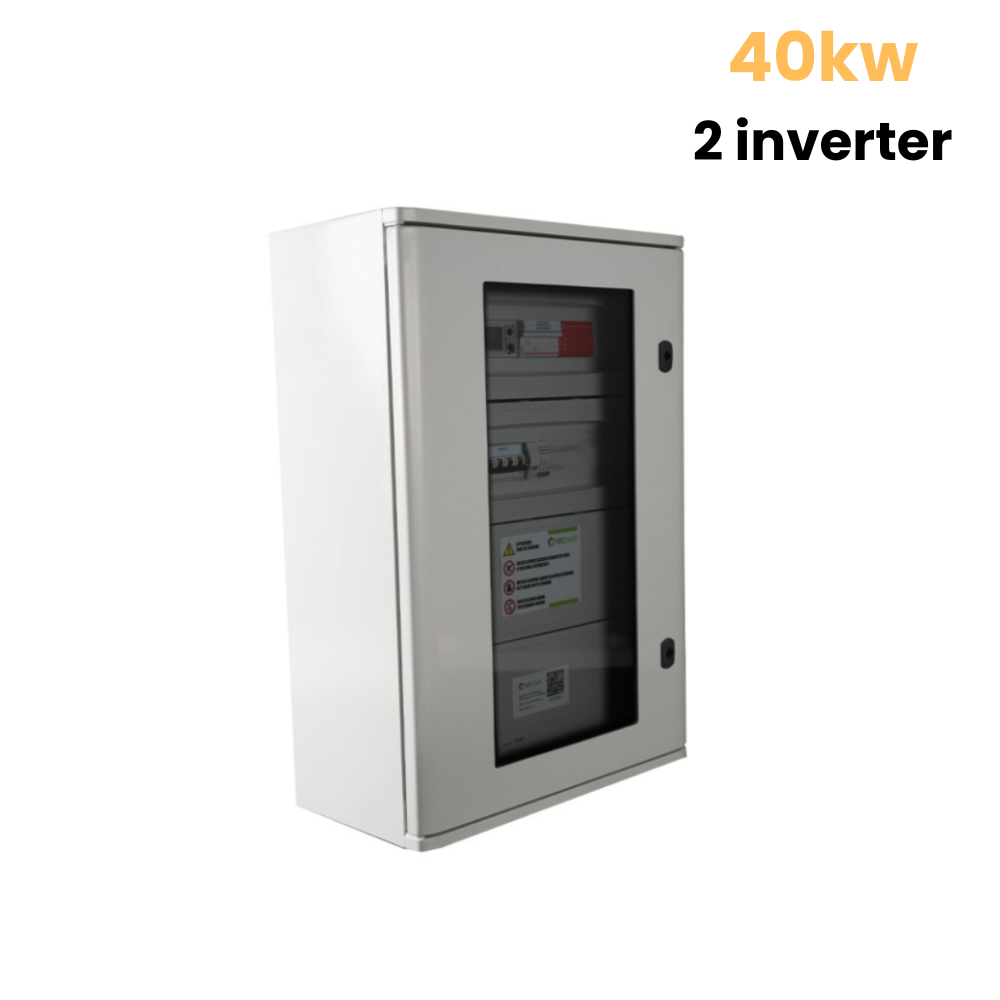

Quadro elettrico di interfaccia 40kW (2 inverter)

Il quadro elettrico di interfaccia da 40kW per impianti fotovoltaici con 2 inverter trifase è progettato per garantire la massima sicurezza, affidabilità e conformità alle normative CEI 0-21. Ideale per impianti di media potenza in ambito industriale, commerciale e agricolo, assicura una gestione efficiente della connessione alla rete, proteggendo inverter e apparecchiature di generazione da sovratensioni e guasti elettrici.

Il prodotto è disponibile in due versioni:

• Senza Test Report - fornito completo, assemblato e conforme alle normative CEI 0-21.
• Con Test Report - fornito con collaudo funzionale e documentazione di verifica conforme agli standard tecnici.

In caso di acquisto della versione con Test Report, è necessario inviare i seguenti dati all'indirizzo email info@energyduegi.com:

• Codice POD o codice di rintracciabilità
• Proprietà
• Ubicazione
• Potenza nominale dell'impianto fotovoltaico

Caratteristiche tecniche

• Potenza: 40 kW
• Inverter trifase: 2
• Interruttore sezionatore (generale quadro): 4x100A
• Bobina di sgancio (comando rincalzo): 230VAC
• Portafusibile sezionatore 1P+N (protezione circuito ausiliario): fusibile 10A
• Portafusibile sezionatore 3P+N (protezione presenza tensione relè di interfaccia): fusibile 10A
• Portafusibile sezionatore 3P+N (protezione scaricatore di sovratensione): fusibili 32A
• Scaricatore di sovratensione trifase: classe II - Imax 20kA
• Contattore 4P (dispositivo di interfaccia): 95A - AC3
• Relè di interfaccia: conforme CEI-021
• Interruttori magnetotermici con blocco differenziale (protezione inverter): n.2 × 4x40A - 6kA - 300mA - classe A
• Morsettiera ingresso/uscita cavi: numerata
• Grado di protezione: Poliestere - IP66 - classe II
• Dichiarazione di conformità: CEI EN 61439-1/2
• Misure del quadro: 610 × 820 × 300 mm (BxHxP)

Il quadro è realizzato con componenti di qualità certificata per assicurare efficienza, durata e sicurezza nel tempo. Grazie alla protezione IP66 e alla struttura in poliestere rinforzato, è adatto anche per installazioni in ambienti esterni o soggetti a condizioni atmosferiche difficili.
