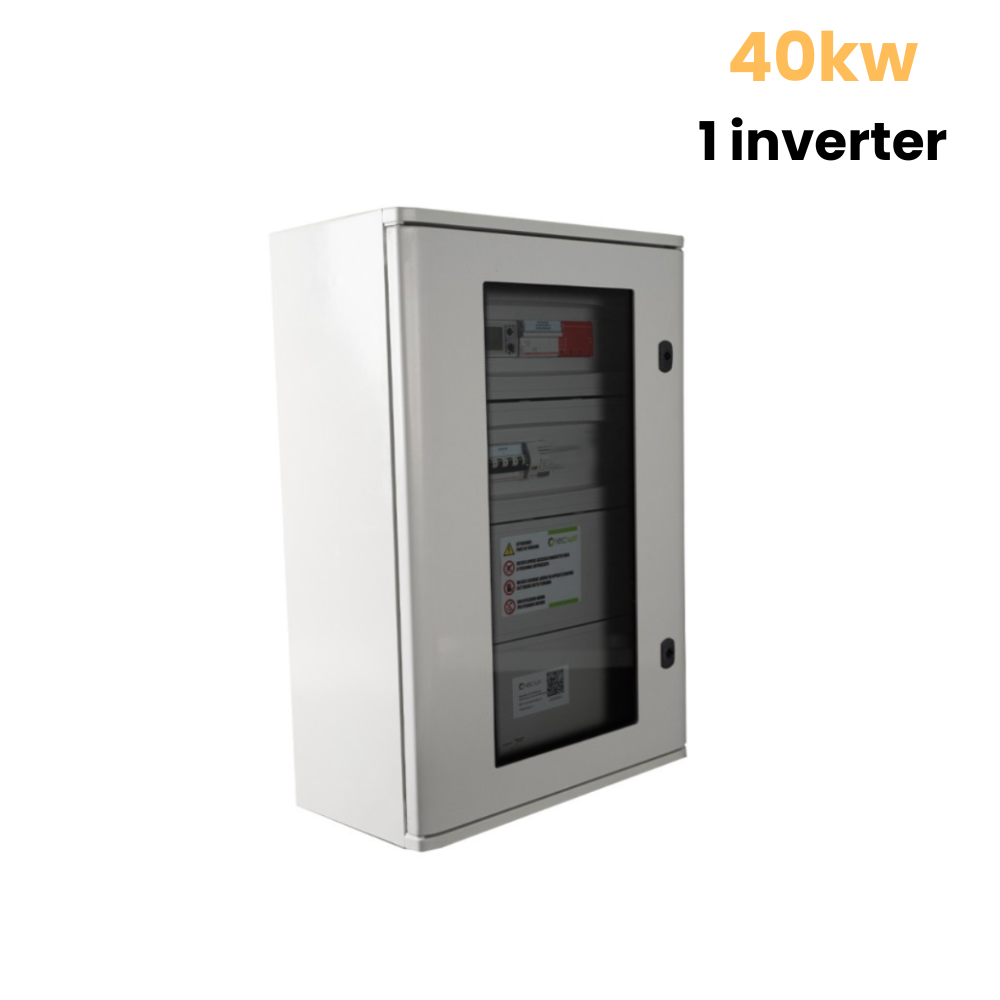

Quadro elettrico di interfaccia - 40kW (1 inverter)

Quadro elettrico di interfaccia 40kW (1 inverter)

Il quadro elettrico di interfaccia da 40kW per impianti fotovoltaici con 1 inverter trifase è progettato e realizzato secondo la norma CEI 0-21, garantendo la massima sicurezza, affidabilità e conformità alle disposizioni tecniche vigenti. Si tratta di una soluzione robusta e professionale per impianti di media potenza, ideale per contesti industriali, agricoli e commerciali dove sono richieste elevate prestazioni e protezione avanzata delle apparecchiature di generazione.

Il prodotto è disponibile in due versioni:

• Senza Test Report - fornito completo, conforme alle normative CEI 0-21 e pronto per l'installazione.
• Con Test Report - include prova funzionale e collaudo con rilascio del relativo rapporto tecnico di conformità.

In caso di acquisto della versione con Test Report, è necessario inviare i seguenti dati all'indirizzo email info@energyduegi.com:

• Codice POD o codice di rintracciabilità
• Proprietà
• Ubicazione
• Potenza nominale dell'impianto fotovoltaico

Caratteristiche tecniche

• Potenza: 40 kW
• Inverter trifase: 1
• Interruttore sezionatore (generale quadro): 4x100A
• Bobina di sgancio (comando rincalzo): 230VAC
• Portafusibile sezionatore 1P+N (protezione circuito ausiliario): fusibile 10A
• Portafusibile sezionatore 3P+N (protezione presenza tensione relè di interfaccia): fusibile 10A
• Portafusibile sezionatore 3P+N (protezione scaricatore di sovratensione): fusibili 32A
• Scaricatore di sovratensione trifase: classe II - Imax 20kA
• Contattore 4P (dispositivo di interfaccia): 95A - AC3
• Relè di interfaccia: conforme CEI-021
• Interruttore magnetotermico con blocco differenziale (protezione inverter): n.1 × 4x80A - 16kA - 300mA - classe A
• Morsettiera ingresso/uscita cavi: numerata
• Grado di protezione: IP65 - classe II
• Dichiarazione di conformità: CEI EN 61439-1/2
• Misure del quadro: 610 × 820 × 300 mm (BxHxP)

Il quadro viene realizzato con componentistica di marchi affidabili e certificati, garantendo un funzionamento stabile nel tempo e un'elevata resistenza a sovratensioni e condizioni ambientali avverse. È la scelta ideale per chi desidera prestazioni professionali e conformità completa alle normative CEI 0-21.
