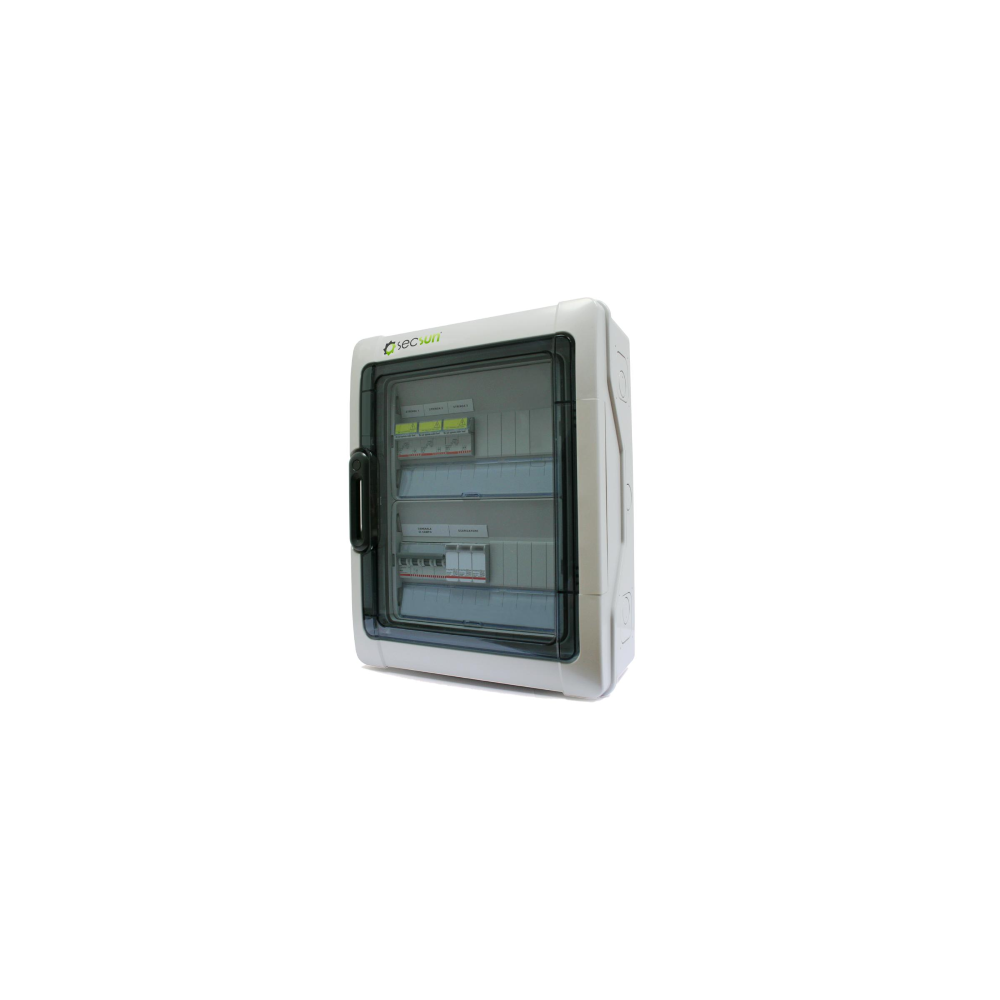

Quadro di campo 3 stringhe in parallelo 600-1000VDC per fotovoltaico

Quadro di Campo 3 Stringhe in Parallelo 600-1000VDC - Protezione Lato Corrente Continua

Il Quadro di Campo 3 Stringhe in Parallelo 600-1000VDC è progettato per la protezione, il sezionamento e la raccolta delle stringhe fotovoltaiche lato corrente continua (DC). Grazie alla componentistica certificata e alla conformità alla normativa CEI EN 61439-1/2, assicura massima sicurezza, affidabilità e durabilità nel tempo. Disponibile nelle varianti 600VDC e 1000VDC, è adatto a impianti fotovoltaici residenziali, commerciali e industriali.

Componenti principali

• Stringhe: 3 in parallelo
• Portafusibili sezionatori: 2 poli con 6 fusibili da 16A - 1000VDC
• Scaricatore di sovratensione: 2P + terra (600/1000VDC)
• Sezionatore generale: 32A (600/1000VDC)
• Custodia: PVC - IP65 - Classe II
• Dichiarazione di conformità: CEI EN 61439-1/2
• Dimensioni del quadro: 340 × 432 × 161 mm (L × H × P)

Caratteristiche costruttive

• Cablaggio interno realizzato con conduttori e capicorda certificati
• Montaggio dei componenti su guida DIN per una manutenzione agevole
• Etichettatura conforme alle normative per una chiara identificazione dei circuiti
• Custodia IP65 in PVC, resistente a urti, umidità e agenti atmosferici
• Adatto per installazioni outdoor e indoor

Varianti disponibili

• Quadro di Campo 3 Stringhe in Parallelo - 600VDC
• Quadro di Campo 3 Stringhe in Parallelo - 1000VDC

Ogni quadro è assemblato e collaudato in conformità alle normative CEI, garantendo la massima sicurezza e continuità operativa dell'impianto fotovoltaico. La presenza di scaricatori di sovratensione e fusibili sezionatori dedicati per ogni stringa protegge efficacemente i moduli e l'inverter da eventuali guasti o sovratensioni lato DC.

Norme e certificazioni

• CEI EN 61439-1/2
• Classe di isolamento II
• Grado di protezione IP65

Applicazioni: impianti fotovoltaici residenziali, commerciali e industriali con tre stringhe in parallelo lato corrente continua.
