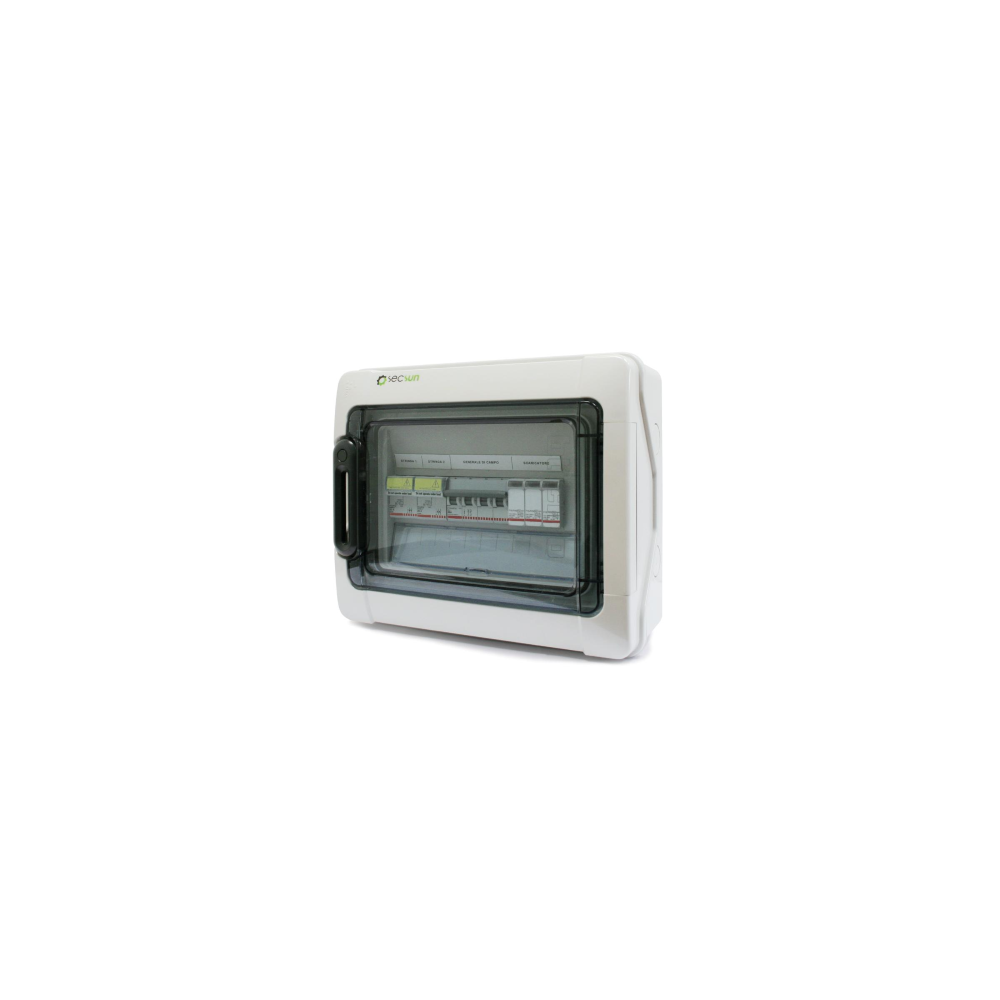

Quadro di campo 2 stringhe in parallelo 600-1000VDC per fotovoltaico

Quadro di Campo 2 Stringhe in Parallelo 600-1000VDC - Protezione DC per Impianti Fotovoltaici

Il Quadro di Campo 2 Stringhe in Parallelo 600-1000VDC è progettato per la protezione e il sezionamento lato corrente continua (DC) di impianti fotovoltaici di piccola e media potenza. Grazie alla componentistica certificata e alla conformità alle normative CEI EN 61439-1/2, assicura massima sicurezza, affidabilità e durata nel tempo. È disponibile nelle varianti 600VDC e 1000VDC per adattarsi a qualsiasi configurazione di impianto.

Componenti principali

• Stringhe: 2 in parallelo
• Portafusibili sezionatori: 2 poli con 4 fusibili da 16A - 1000VDC
• Scaricatore di sovratensione: 2P + terra (600/1000VDC)
• Sezionatore generale: 32A (600/1000VDC)
• Custodia: PVC - IP65 - Classe II
• Dichiarazione di conformità: CEI EN 61439-1/2
• Dimensioni del quadro: 340 × 282 × 141 mm (L × H × P)

Caratteristiche costruttive

• Cablaggio interno realizzato con conduttori e capicorda certificati
• Installazione semplice e manutenzione agevole grazie a componenti su guida DIN
• Etichettatura conforme alle normative per una chiara identificazione dei circuiti
• Custodia IP65 resistente agli agenti atmosferici

Varianti disponibili

• Quadro di Campo 2 Stringhe in Parallelo - 600VDC
• Quadro di Campo 2 Stringhe in Parallelo - 1000VDC

Questo quadro è la scelta ideale per garantire la sicurezza e l'efficienza del campo fotovoltaico, grazie alla protezione contro sovratensioni e cortocircuiti e alla possibilità di sezionare rapidamente i circuiti in caso di manutenzione. Ogni quadro viene assemblato, testato e collaudato in conformità alle norme vigenti, offrendo la massima affidabilità nel tempo.

Norme e certificazioni

• CEI EN 61439-1/2
• Classe di isolamento II
• Grado di protezione IP65

Applicazioni: impianti fotovoltaici residenziali, commerciali o industriali con due stringhe in parallelo lato DC.
